Импульсный клапан – устройство с угловой формой корпуса и уникальной конструкцией поршня, которая делают клапан идеальным для применения в системах очистки воздуха, рукавных фильтрах. Быстросъемные соединения помогают исключить нарезку резьбы, это уменьшает время установки и позволяет обеспечить максимальную гибкость присоединения импульсного клапана.
Конструкция импульсного клапана подобна конструкции отсечного электромагнитного клапана, различие состоит в усовершенствовании мембраны клапана, изготовление из износостойкого материала, и конструкции обжимного уплотнения, без применения резьбового соединения.
В последнее время чистоте воздуха и окружающей среде уделяют все большее внимания. В связи с этим разработаны шесть основных технологий очистки воздуха:![Ресивер Ресивер](/images/stories/elektromag_klapan/pulse/receiver.jpg)
- механическими коллекторами;
- тканевыми фильтрами;
- электростатическим осажденим;
- увлажнением, осушиванием воздуха;
- селективно – каталитическим осаждением;
- обезсериванием дыма;
- сухими скрубберами.
Параметры импульсных электромагнитных клапанов
Функция |
ΔP max, бар |
Температура, оС |
Dy |
Серия, PDF файл |
min |
max |
Импульсный клапан с электромагнитным приводом |
2/2 НЗ |
0,35...8,5 |
-20 |
+85 |
3/4...1 |
353 |
2/2 НЗ |
0,3...8,5 |
-20 |
+85 |
3/4...1 1/2 |
353 |
2/2 НЗ |
0,35...8,5 |
-20 |
+85 |
1 1/2...3 |
353 |
Импульсный клапан с пневматическим приводом |
2/2 НЗ Power Puls |
0,3...8,5 |
-20 |
+85 |
3/4...1 1/2 |
353 |
2/2 НЗ |
0,35...8,5 |
-20 |
+85 |
1 1/2...3 |
353 |
2/2 НЗ |
0,35...8,5 |
-20 |
+85 |
3/4...1 1/2 |
353 |
Управляющий клапан |
2/2 НЗ |
0...8,5 |
0 |
+75 |
1/8, М10 |
257 |
Коробка с клапанами для управления мембранными импульсными клапанами |
2/2 НЗ |
0...8,5 |
-40 |
+80 |
Опорная плита |
110 |
2/2 НЗ |
0...8,5 |
-20 |
+200 |
Опорная плита |
110 |
2/2 НЗ |
0...7 |
-40 |
+80 |
Опорная плита |
С20 |
2/2 НЗ |
0...7 |
-20 |
+200 |
Опорная плита |
С20 |
Импульсный электромагнитный клапан для ресивера |
2/2 НЗ |
0,3...8,5 |
-20 |
+100 |
1 |
355 |
2/2 НЗ |
0,35...8,5 |
-10 |
+80 |
1...1 1/2...2 |
357 |
Импульсный пневматический клапан для ресивера |
2/2 НЗ |
0,3...8,5 |
-20 |
+100 |
1 |
355 |
2/2 НЗ |
0,35...8,5 |
-10 |
+80 |
1...1 1/2...2 |
357 |
Напряжение питания, В |
Ток, мА |
Температура, оС |
Точность шкалы, % |
Серия, PDF файл |
min |
max |
Регулируемый таймер для управления импульсным клапаном |
=24 или ~240 |
Входно до 4 |
-10 |
+50 |
10 |
908 |
Контроллер для управления импульсным клапаном |
=24 или ~24, ~115, ~230 |
Выходно 4 - 20 |
-10 |
+50 |
1 |
Е909 |
Важным фактором для инвестиций в отрасль фильтрации выбросов загрязненного воздуха в атмосферу является законодательство, но так же важно общественное мнение и имидж завода, фабрики, которые производят выброс в атмосферу загрязненного воздуха. В связи с данными положениями компания Апли-Сенсор предлагает надежные и высококачественные импульсные клапаны для систем очистки воздуха, в частности для тканевых и рукавных фильтров, в которых используются импульсы воздуха для очистки.
Для удаления пыли с фильтра рассмотрим импульсную (струйную) очистку. Для очистки применяют реактивную импульсную систему, которая периодически вводит короткие, мощные импульсы сжатого воздуха в направлении, противоположном направлению потока воздуха, в мешочный фильтр или ряд фильтровых пакетов. Выстрел воздуха создает внезапное расширение сумки, корка пыли, на внешней поверхности ткани мешка, ломается. Пыль эффективно удаляется силой инерции. Мешок, полностью заполнившись, падает в мусорный бункер. В зависимости от типа установки, среднее время импульсов составляет около 100 мс, а интервал между импульсами в каждом мешке или ряде мешков составляет приблизительно от 3-х до 6 минут. Остаточная запылённость рукавных фильтров на выходе с рукавных фильтров обычно составляет не более 10 мг/м³.
Характеристики импульсных клапанов ASCO:
- импульсный клапан являются не заменимым элементом системы очистки воздуха, корпус клапана изготавливается из взрывозащищенного и водонепроницаемого материала;
- высокая пропускная способность клапана обеспечивает экономичную и бесперебойную работу клапана, а за счет усовершенствованной конструкции импульсного клапана, он гарантирует длительный срок эксплуатации и минимальное время открытия;
- клапан может работать в широком диапазоне температур, а встроенные глушители снижают уровень шума и предохраняют от проникновения пыли и других частиц в корпус клапана;
- угловая конструкция корпуса клапана выгодно отличает импульсные клапаны от других электромагнитных клапанов своими улучшенными характеристиками;
- уникальная система присоединения для быстрого и легкого монтажа;
- благодаря износостойким материалам обеспечивается длительный срок службы при эксплуатации в жестких условиях.

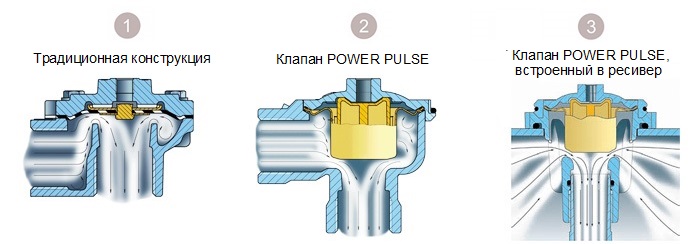

Особая конструкция мембраны клапана POWER PULS позволяет повысить импульсные характеристики, которые в значительной мере превышают характеристические параметры импульсного клапана с традиционной конструкцией мембраны.![Импульсные электромагнитные клапаны Импульсные электромагнитные клапаны](/images/stories/elektromag_klapan/pulse/power-puls.jpg)
Для повышения эффективности работы системы в ресивер интегрируется мембранный клапан, в следствии чего поступление воздуха проходит по всему периметру 360° объема. Материал ресивера – анодированный алюминий. При использовании системы POWER PULSE возможно установить 24 клапана в ресивер и бесконечное количество ресиверов, соединенных друг с другом.
Рукавные фильтры являются высоконадежными аппаратами способными работать непрерывно (без остановки рабочего цикла) и автономно (не требуют постоянного обслуживания). Обеспечивать автономность и работоспособность рукавного фильтра позволяет импульсная регенерация фильтрующих элементов, которая использует импульсные клапана с электромагнитным приводом. Срок службы фильтрующих элементов (рукавов) в рукавных фильтрах с импульсной регенерацией может составлять до 6 лет эффективной работы.
