Шаровый кран – широко используемый повсеместно вид запорной арматуры, затвор которой имеет сферическую форму с пропускным отверстием, для прохода потока рабочей среды. Меняет свое положение с открытого на закрытое (или наоборот) при повороте затвора на 90° вокруг своей оси, что позволяет за достаточно короткое время перекрывать или открывать поток.

Строение шарового крана

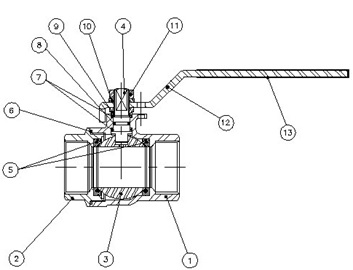

Конструкция шарового крана представлена на рисунке ниже, где 1 - корпус; 2 - крышка корпуса; 3 - шар; 4 - шток; 5 - уплотнение седла шарa; 6 - прокладка; 7 - стопорная шайба; 8 - уплотнительное кольцо; 9 - уплотнение штока; 10 - шайба; 11 - гайка; 12 - ручка; 13 - рукав ручки.

Классификация шаровых кранов

Шаровые краны можно классифицировать по присоединению:

- муфтовые (от 1/4” до 3“ дюйма);
- фланцевые (от 1/2” до 12“ дюймов);
- приварные (от 1/2” до 12“ дюймов).

Варианты материалов корпуса:

- чугун (для фланцевых);
- латунь;
- нержавеющая сталь;
- углеродистая сталь.

По направлению потока рабочей среды:

- проходные краны;
- угловые шаровые краны;

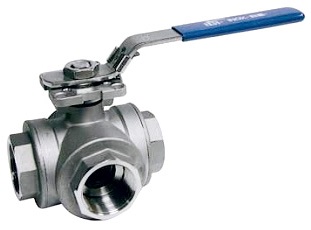

- трехходовые краны;
- многоходовые шаровые краны.

Варианты конструкции шаровых кранов:

- монокорпусный;
- двухсоставной;

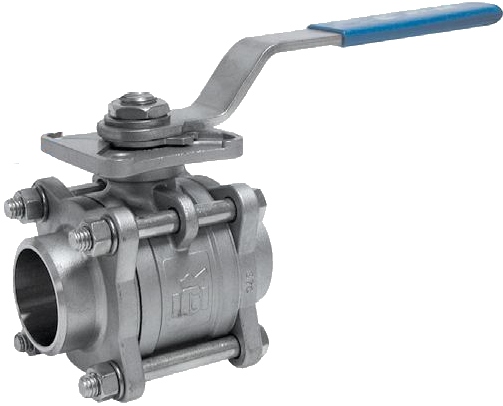

- трехсоставной.

Шаровые краны имеют такие достоинства:

- простота конструкции;
- небольшое количество времени необходимо для закрытия и открытия крана;
- седла изготавливают из материалов, которые обеспечивает герметическое закрытие;
- можно применять для разнообразных рабочих сред, различной вязкости  и составляющих смесей;
- диаметр отверстия шара в основном равен диаметру трубопровода;
- малое гидравлическое сопротивление.

Применение шарового крана

Не маловажным достоинством  является широкий рабочий диапазон температур от -30° до 200°С  и максимального давления до 63 bar (для корпуса из нержавеющей стали и уплотнения из термопластического полимера PTFE).

Большинство шаровых кранов фирмы Genebre могут комплектоваться электрическими либо пневматическими приводами (монтаж привода ISO 5211).

Шаровые краны получили широкое распространение за счет простоты в эксплуатации и большой надежности. На сегодняшний день используются практически повсеместно в топливной, химической, пищевой промышленности и коммунальном хозяйстве. В домашнем быту рекомендуется использовать шаровый кран совместно с фильтрами сетчатыми, что приводит к более длительной эксплуатации бытовых приборов и смесителей. Малое гидравлическое сопротивление шаровых клапанов, обеспечивается за счет того что диаметр отверстия шара практически равен внутреннему диаметру присоединительного трубопровода, такие краны называются полнопроходными.

Более детальные технические характеристики о муфтовых шаровых кранах Вы можете посмотреть в файле - Муфтовые шаровые краны

Более детальные технические характеристики о фланцевых шаровых кранах Вы можете посмотреть в файле - Фланцевые шаровые краны
