Обратный клапан – это вид защитной запорной арматуры, которая предназначена для предотвращения движения потока рабочего вещества в противоположном направлении, с целью защиты оборудования, сосудов или трубопроводов от нежелательных протечек.
Строение обратного клапана
![Обратный клапан Обратный клапан](/images/stories/valving/check-valve/check-valve-8.jpg) ![Обратный клапан Обратный клапан](/images/stories/valving/check-valve/check-valve-7.jpg)
За счет своей конструкции обратный клапан практически не оказывает сопротивления на поток. На рисунке представлена конструкция латунного обратного клапана, где 1 - корпус, 2 - диск, 3 - пружина, 4 - кольцо, и чугунного обратного клапана, где 1 - корпус, 2 - крышка, 3 - пружина, 4 - диск, 5 - прокладка.
Классификация обратных клапанов
По материалу корпуса:
![Обратный клапан Обратный клапан](/images/stories/valving/check-valve/check-valve-5.jpg)
- латунь; - чугун (для фланцевых клапанов); - нержавеющая сталь.
По типу присоединения обратные клапаны изготавливаются:
- муфтовый (от 1/2" до 4”); - фланцевый (условный проход от 50 до 300мм PN16); - межфланцевый (условный проход от 15 до 200мм).
Принцип работы обратного клапана
Обратный клапан срабатывает в том случае, когда поток меняет направление движения в трубопроводе на обратный, в этот момент сила, действующая на золотник (захлопку- круглый диск перекрывающий поток) становится равной нулю, и под действием силы тяжести или пружины клапан закрывается. Так же давление обратного потока рабочей среды способствует более герметичному закрытию клапана, но этот вид запорной арматуры чувствителен к загрязненным средам. При попадания твердых частиц на уплотнение золотника или захлопки, клапан может либо не полностью закрыться, либо заклинить. Поэтому обратные клапана обычно используют после сетчатых фильтров грубой очистки, что позволяет качественно использовать преимущества обратных клапанов, и в тоже время очищать рабочую среду, если это не противоречит технологическому процессу.
Применение обратного клапана
Обратные клапаны используют при объединении нескольких напорных линий, для того что бы защитить оборудование от рабочей среды и давления других напорных трубопроводов. Обратные клапана используют для эксплуатации системы трубопроводов в аварийных ситуациях, когда из-за порыва или утечки, в одной из линий остальные продолжают работать. Очень часто обратные клапана используют в производстве и работе с вакуумом или разряжением.
Часто из-за неправильной эксплуатации запорной арматуры в линиях трубопроводов, могут возникать гидравлические удары, скачки давления, в системе заполненной жидкостью из-за быстрого изменения скорости потока рабочей жидкости. И для предотвращения гидравлических ударов, вызванных переменой направления потока рабочей среды, рекомендуется устанавливать обратные клапаны или увеличить время закрытия и открытия затвора.
Муфтовые обратные клапаны
Корпус: бронза. Диск: латунь. Макс. температура: +200 °С. Макс. давление: 16 бар.
|
Номер для заказа |
Присоединение |
Вес (кг) |
3187 04 |
1/2" |
0,205 |
3187 05 |
3/4" |
0,34 |
3187 06 |
1" |
0,46 |
3187 07 |
1 1/4" |
0,77 |
3187 08 |
1 1/2" |
0,99 |
3187 09 |
2" |
1,64 |
|
|
|
|
Корпус: латунь. Диск: латунь. Макс. температура: +200 °С. Макс. давление: 12/8 бар.
|
3185 04 |
1/2" |
0,118 |
3185 05 |
3/4" |
0,332 |
3185 06 |
1" |
0,494 |
3185 07 |
1 1/4" |
0,502 |
3185 08 |
1 1/2" |
0,888 |
3185 09 |
2" |
1,258 |
|
|
|
|
Корпус: латунь. Диск: латунь. Уплотнения: NBR. Раб. температура: Воздух: -20°+110° С, Газ: -20°+60° С, Вода: -20°+90° С. Макс. давление: 25/18/12 бар. Мин. давление: 0,04 бар. |
3121 04 |
1/2" |
0,11 |
3121 05 |
3/4" |
0,175 |
3121 06 |
1" |
0,26 |
3121 07 |
1 1/4" |
0,375 |
3121 08 |
1 1/2" |
0,525 |
3121 09 |
2" |
0,8 |
Более подробная техническая информация о муфтовых обратных клапанах фирмы Genebre вы можете просмотреть в PDF файле - Муфтовые обратные клапана.
Фланцевые обратные клапаны
Корпус: чугун GG-25. Уплотнение: NBR. Раб. температура: -10°+100° С. Макс. давление: 16 бар Фланцевое присоединение: согласно DIN 2501. Бесшумное закрытие
|
Номер для заказа |
Присоединение |
Dу (мм) |
Вес (кг) |
2450 09 |
2" |
51 |
5,65 |
2450 10 |
2 1/2" |
62 |
7,85 |
2450 11 |
3" |
80 |
10,05 |
2450 12 |
4" |
100 |
13,25 |
2450 13 |
5" |
125 |
21,30 |
2450 14 |
6" |
150 |
29,15 |
2450 16 |
8" |
200 |
48,15 |
2450 18 |
10" |
250 |
82 |
Более подробная техническая информация о фланцевых обратных клапанах фирмы Genebre вы можете просмотреть в PDF файле - Фланцевые обратные клапаны.

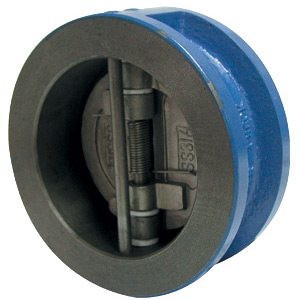

Межфланцевые обратные клапаны
Корпус: чугун GG-25. Диск: нержавеющая сталь. Макс. температура: +100° С. Макс. давление: 16 бар Может быть установлен между фланцами ANSI 150 и DIN PN 10/16. Возможна установка в вертикальном, горизонтальном и наклонном положениях
|
Номер для заказа |
Присоединение |
Dу (мм) |
Вес (кг) |
2401 09 |
2" |
5 |
1,85 |
2401 10 |
2 1/2" |
65 |
2,45 |
2401 11 |
3" |
80 |
3,1 |
2401 12 |
4" |
100 |
4,65 |
2401 13 |
5" |
125 |
6,9 |
2401 14 |
6" |
150 |
9,1 |
2401 16 |
8" |
200 |
14,5 |
2401 18 |
10" |
250 |
24,65 |
2401 20 |
12" |
300 |
39,95 |
|
|
|
|
|
Корпус: нержавеющая сталь. Наружные и дисковые уплотнения: витон. Макс. температура: +180° С. Макс. давление: 16 бар Может быть установлен между фланцами DIN PN-25 Возможен монтаж в вертикальном, горизонтальном и наклонном положениях
|
2406 09 |
2" |
32 |
0,855 |
2406 10 |
2 1/2" |
40 |
1,18 |
2406 11 |
3" |
54 |
1,48 |
2406 12 |
4" |
70 |
2,5 |
2406 13 |
5" |
92 |
3,2 |
2406 14 |
6" |
112 |
4,4 |
2406 16 |
8" |
154 |
7,15 |
2406 18 |
10" |
200 |
11,95 |
Более подробная техническая информация о межфланцевых обратных клапанах фирмы Genebre вы можете просмотреть в PDF файле - Межфланцевые обратные клапаны. |
