Пневмоострова

Пневмоострова широко применяются в пневматических системах для управления пневмоцилиндрами и пневмоприводами промышленной арматуры. Благодаря модульной компактной конструкции пневмоострова могут монтироваться как в шкафу управления, так и на корпусе машины. Компания ASCO/JOUCOMATIC NUMATICS производит четыре типа пневмоостровов: Compact 8, MEGA , Generation C и ISO острова, которые различаются размерами и пропускной способностью. Пневмоострова ASCO / Joucomatic поддерживают большинство известных цифровых протоколов управления, в числе которых: Profibus DP, ModBus , Device Net и ASi interface.

Пневмоострова Compact 8, Compact 13

Основные характеристики:

  • Малые габаритные размеры.
  • Компактная модульная конструкция (до 16-ти клапанов).
  • Внешнее или внутреннее пилотное управление.
  • Пропускная способность 300 л/мин (с 8-ми мм клапанами) или 900 л/мин (с 13-ти мм клапанами).
  • Большой набор распределителей: 2х3/2, 5/2 и 5/3.
  • Малое энергопотребление.
  • Совместимость с большинством цифровых протоколов: Profibus DP, DeviceNet, Asi interface, многопроводная шина Multipol.

Документ pdfСерия 676/677. Пневатические острова Compact 8/13

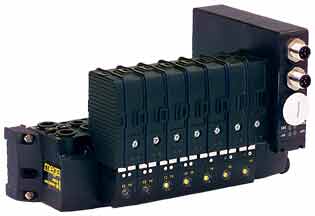

Пневмоострова MEGA

Пневмоостров золотниковых пневмораспределителей MEGA.

Особенности:

  • Компактный пневмоостров.
  • Высокая пропускная способность: до 900 л/мин.
  • Низкое энергопотребление.
  • Монтаж непосредственно на рабочем месте без использования инструментов.
  • Визуальная индикация положения золотника.
  • Компактная модульная конструкция
  • Большой набор распределителей: 2х3/2, 5/2 и 5/3
  • Совместимость с большинством цифровых протоколов: Profibus DP, DeviceNet, ASi interface, многопроводная шина Multipol.

Документ pdfСерия 678. Пневмоостров золотниковых пневмораспределителей MEGA
Документ pdfСерия 678. Пневмоостров золотниковых пневмораспределителей MEGA (ENG)

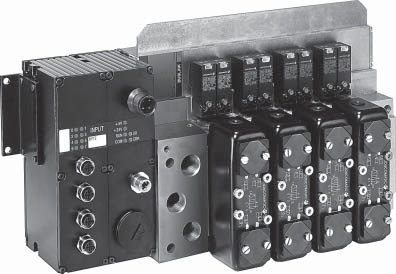

Пневмоострова Generation C

Основные характеристики:

  • Установка от 4-х до 16-ти клапанов.
  • Пропускная способность: до 1050 л/мин.
  • Большой набор распределителей: 2х3/2, 5/2 и 5/3.
  • Малое энергопотребление (DC 24 В).
  • Блоки ввода/вывода.
  • Совместимость с большинством цифровых протоколов: Profibus DP, DeviceNet, ASi interface, WorldFip и многопроводная шина Multipol.

Документ pdfПневмоостров золотниковых пневмораспределителей Generation C

Пневмоострова ISO size 1, 2

Основные характеристики:

  • Пропускная способность до 2800 л/мин
  • Большой набор распределителей: 5/2 и 5/3
  • Малое энергопотребление
  • Совместимость с большинством цифровых протоколов: Profibus DP, DeviceNet, ASi interface, WorldFip и многопроводная шина Multipol.

Документ pdfПневмоостров под кабельное присоединение и MULTIPOL
Документ pdfПневмоостров с подключением к компьютеру через BUSLINK
