Пневматические регуляторы давления и расхода воздуха


Компания ASCO/JOUCOMATIC NUMATICS предлагает широкий спектр электропневматических регуляторов (пропорциональные клапаны) давления и расхода для широкого круга задач. Высокая точность (гистерезис меньше 1%) и малое время отклика делают эти устройства незаменимыми для решения задач позиционирования объектов и задач динамичной регулировки натяжения, давления и потока. В настоящий момент такие устройства находят широкое применение в шинной, бумажной промышленности и в автомобилестроении.

Регуляторы давления Sentronic D

Регулятор SentronicD является 3-х ходовым пропорциональным клапаном прямого действия с цифровым управлением. Его основные параметры могут быть оптимизированы для конкретных применений с помощью специализированного ПО DAS и подключения к ПК.

Пропорциональные регуляторы давления Sentronic D дают вам полный контроль над параметрами  клапана:

  • Ручное управление: встроенный дисплей и две кнопками управления позволяют считывать значение давления, уставки, сообщения диагностики.
  • Компьютерное управление: позволяет адаптировать клапан для вашего приложения и оптимизировать его время отклика, точность и контроль давления; считывать информацию о состоянии клапан о клапане: серийный номер, температура, время работы и т.д.
  • Хранение параметров: один раз определенные параметры вы можете сохранить в файл конфигурации для личного использования, или вы можете прислать этот файл в отдел поддержки нашей продукции.

Основные характеристики:

  • Диаметр присоединительного отверстия G 1/8”…G 1”.
  • Пропускная способность: до 5 600 л/мин.
  • Высокая точность: гистерезис меньше 1%.
  • Аналоговый или цифровой входной сигнал.
  • Встроенный или внешний датчик давления.
  • Не потребляют воздух при установившихся значениях

Документ pdfРегуляторы давления серии 608/609 Sentronic D

Статические регуляторы давления Pulstronic

В отличие от клапанов SENTRONIC, PULSTRONIC клапаны работают с импульсными клапанами. Заданное значение устанавливается как стандартный сигнал 0-10 В или 4-20 мА.
PULSTRONIC особенно подходит для приложений контроля давления с постоянным расходом, например, контроль скорости турбины, дозирование клея и лаков, контроль давления сварочного оборудования и т.д.

Особенности:

  • Благодаря низкому потреблению клапана возможно снижение мощности питающей установки и соответственно её стоимости.
  • Постоянный контроль давления с интегрированным датчиком давления и закрытая петля регулирования позволяет поддерживать постоянное давление в заданных пределах.
  • DN 0,5 версия особенно подходит для пилотирования пневматических клапанов благодаря встроенной пневматическим соединениям и низкого расхода воздуха.

Основные характеристики:

  • Диаметр присоединительного отверстия: цанга 4 мм, G 1/8”…G 1/2”.
  • Пропускная способность: 7…4 000 л/мин.
  • Высокая точность регулирования.
  • Не потребляют воздух при установившихся значениях
  • Прямой доступ к потенциометру, быстрая и лёгкая настройка параметров.

Документ pdfСтатические регуляторы серии 605 Pulstronic

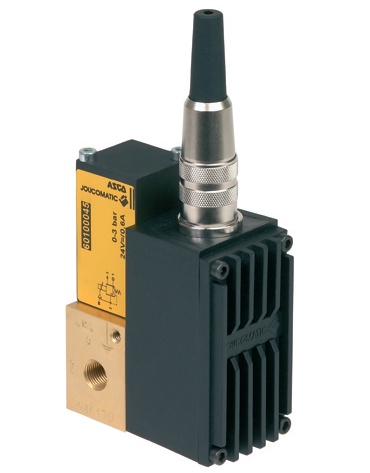

Регуляторы давления/расхода Servotronic для регулировки усилия и для решения задач позиционирования

Новое поколение продуктов SERVOTRONIC увеличивает область применения и использования пневматических компонентов. Две версии SERVOTRONIC непосредственно решают все потребности в регулировании давления и потока и позволяют создавать решения в области контроля над физическими величинами: положение, скорость, ускорение, сила, масса и т.д.

Сочетание инновационных технологий в пневматике, высокоточной механике и современной электронике позволяют SERVOTRONIC быстро реагировать на управляющие сигналы и управлять расходом или давлением в пневматических исполнительных системах.

Клапан SERVOTRONIC используется для управления потоком (пропорционально потоку) и снабжен высокоточной катушкой и гильзой с закаленной поверхностью, что позволяет достигать высоких частот при очень коротком времени отклика. Клапан SERVOTRONIC имеет постоянное потребление воздуха.

Основные характеристики:

  • Диаметр присоединительного отверстия G1/4.
  • Поддержание расхода (для варианта регулятора расхода) в пределах: 0…1400 л/мин, входной сигнал ±10 В.
  • Поддержание давления (для варианта регулятора давления) в пределах: 0…0,1 или 0…16 бар, входной сигнал 0-10 В, 4-20 мА.
  • Высокая точность (гистерезис меньше 1%).
  • Аналоговый или цифровой сигнал.
  • Компактная моноблочная конструкция.
  • Постоянное потребление воздуха для поддержания давления.

Документ pdfРегуляторы давления (расхода) серии 607 Servotronic
