Пневматические цилиндры применяются практически в любой области промышленности для осуществления поступательных перемещений. Наиболее распространенное применение пневмоцилиндров - автоматы упаковки и розлива пищевых продуктов, линии транспортировки, прессы и т.д.
Компания ASCO/JOUCOMATIC NUMATICS производит широкий спектр пневмоцилиндров различных типов и стандартов, включая микроцилиндры, безштоковые и поворотные цилиндры. Наиболее распространенный стандарт VDMA 24562 - ISO 6431, устанавливающий все габаритные размеры и положение посадочных отверстий, обеспечивает полную взаимозаменяемость цилиндров и крепежных элементов производства различных производителей.
Кроме этого, компания производит широкий спектр аксессуаров, таких как индуктивные и магниторезистивные датчики положения, сильфоны для штока, ведущие направляющие и т. д. Благодаря высокому качеству и отработанным за долгие годы технологиям пневмоцилиндры ASCO/JOUCOMATIC NUMATICS хорошо зарекомендовали себя в пищевой, шинной и асфальтобетонной промышленности.
Короткоходовые цилиндры PEC
Короткоходовые цилиндры PEC диаметром 16 до 80 мм двухстороннего действия соответствуют ISO 21287:
- Компактный дизайн: до 65% экономии в сравнении с ISO цилиндрами.
- Резьбы на торцах.
- Профилированные трубки квадратного сечения для потайного монтажа датчиков положения.
- Те же установочные размеры, что и у ISO цилиндров.
Основные характеристики:
- Среда: воздух или нейтральный газ, фильтрованный, со смазкой или без.
- Давление: до 10 бар.
- Температура: -20° С до +70° С.
- Немагнитный корпус из легкого сплава.
- Шток из нержавеющей стали или хромированная.
- Уплотнение поршня: полиуретан (PUR).
- Порты: М5 (от 12 до 25 мм), G1/8 (от 32 до 80 мм).
- Диаметр от 12 мм до 80 мм.
- Ход поршня от 5 мм до 100 мм.
- Возможна работа с датчиками положения.
- Различные напряжения питания и типы взрывозащиты.
Компактные короткоходовые цилиндры серии PEC
Пневмоцилиндры ISOCLAIR одно- и двухстороннего действия
Пневмоцилиндры ISOCLAR диаметром 16 до 25 мм одно- и двухстороннего действия соответствуют стандартам ISO, CETOP, AFNOR:
- Снабжены проушиной типа MP4 сзади для шарнирного крепления.
- Возможен непосредственный монтаж цилиндра к корпусу конструкции за счет резьб на торцах.
Основные характеристики:
- Среда: воздух или нейтральный газ, фильтрованный, со смазкой или без.
- Давление до 10 бар.
- Температура: от 0° С до +70° С.
- Корпус и шток из нержавеющей стали.
- Уплотнение поршня: полиуретан (PUR).
- Упругое демпфирование.
- Присоединение: М5 (диаметром 16 мм), G1/8 (Диаметром 20…25 мм).
- Диаметр от 16 мм до 25 мм.
- Ход штока до 500 мм.
- Наличие датчиков положения.

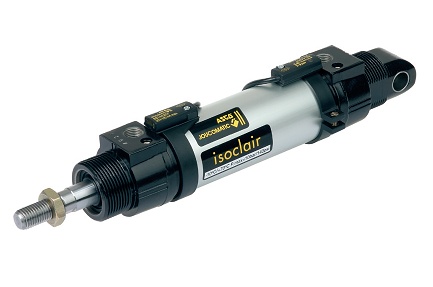

Пневмоцилиндры ISOCLAIR
Пневмоцилиндры типа PES
Пневмоцилиндры PES изготовлены согласно стандартам ISO 6431, VDMA 24562 и NFE 49-003:
- Прочная конструкция, долгий срок службы.
- Гладкий корпус для легкой очистки.
- Магнитные датчики в соответствии с рекомендациями CNOMO E 530 52 809.
Основные характеристики:
- Среда: воздух или нейтральный газ, фильтрованный, со смазкой или без.
- Давление: до 10 бар.
- Температура: -20° С…+60° С.
- Немагнитный корпус, специальный алюминиевый сплав.
- Шток из хромированной стали.
- Уплотнение поршня: полиуретан (PUR).
- Демпфирование: пневматическое, регулируемое.
- Присоединение: G1/8 (диаметр 32 мм), G1/4 (диаметр 40…50 мм), G3/8 (диаметр 63…80 мм).
- Диаметр от 32 до 200 мм.
- Ход штока до 3 000 мм.
- Наличие датчиков положения.
Пневмоцилиндры типа PES

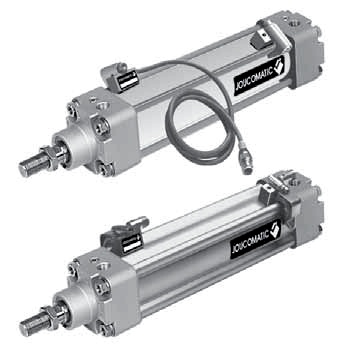

Датчики положения для пневмоцилиндров
Основные характеристики:
- Максимальная мощность: 10 Вт (герконового типа), 6 Вт (магниторезистивного типа).
- Напряжение: AC/DC.
- Сопротивление изоляции: 10 ГОм.
- Время срабатывания на открытие: 0,2 мс.
- Время срабатывания на закрытие: 0,6/0,1 мс (герконового/магниторезистивного типа).
- Рабочая температура: -20° С…+70° С.
- Повторяемость: ±0,1 мм.
- Крепления для цилиндров различных стандартов.
- Степень защиты: IP67.
- Корпус: термопластическое покрытие (PPS) с печатной платой, с эпоксидным покрытием.
- Встроенный зеленый светодиод для индикации коммутации.
- Жизненный цикл (для герконового типа): 10 млн. циклов.
Миниатюрные датчики положения серия 881
|
