Оборудование для очистки воздуха

Компания ASCO/JOUCOMATIC NUMATICS производит широкий спектр устройств для обеспечения пневмосистемы воздухом. Линейка устройств включает фильтры, регуляторы, маслораспылители, 3/2 отсечные шаровые краны, устройства плавного пуска и реле давления.

Оборудование для очистки воздуха:

  • Комбинированные фильтры/регуляторы.
  • Маслораспылители.
  • Устройства мягкого пуска и системы аварийных отсечных клапанов.

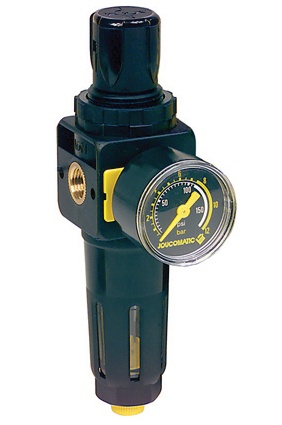

Комбинированные фильтры/регуляторы

Комбинированный фильтр/регулятор тип Modulair 107, 112 и 150.

Особенности:

  • Регулятор с малым гистерезисом.
  • Защитный кожух колбы с блокировкой.
  • Полуавтоматический сброс конденсата.
  • Высокая пропускная способность: от 700 до 13000 л/мин в зависимости от модели.
  • Модульная конструкция.

Основные характеристики:

  • Среда: сжатый воздух или нейтральный газ.
  • Максимальное входное давление: 16 бар при 23° С, 10 бар при 50° С.
  • Температура: от 0° С до +50 °С.
  • Диаметр присоединительного отверстия G 1/8…G 1/2.
  • Возможна установка на плите блочного монтажа.

Документ pdfСерия 342/Modular. Комбинированный фильтр-регулятор (ENG)
Документ pdfСерия 342/Modular. Комбинированный фильтр-регулятор (RUS)

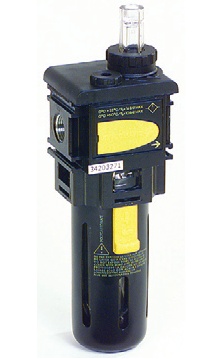

Маслораспылитель

Маслораспылитель тип Modulair 107, 112 и 150.

Особенности:

  • Модульная конструкция позволяет непосредственно присоединять другие компоненты этого типа.
  • Кожух колбы с блокировкой.
  • Визуальный контроль за уровнем масла.
  • Визуальный контроль за регулированием расхода масла.
  • Возможна дозаправка маслораспылителя под давлением.
  • Высокая пропускная способность.

Основные характеристики:

  • Среда: сжатый воздух или нейтральный газ.
  • Максимальное входное давление: 12 бар при 23° С, 10 бар при 50° С.
  • Температура окружающей среды: от 0° С до +50° С.
  • Маслораспылитель с регулируемым количеством масляного тумана.
  • Очень малая начальная точка смазывания.
  • Рекомендуемый тип масла: без очищающих и агрессивных добавок, вязкость VG32.
  • Диаметр присоединительного отверстия M5, G1/8…G1.
  • Возможна установка на плите.
  • NAMUR интерфейс.

Документ pdfСерия 342/Modular. Маслораспылитель (ENG)
Документ pdfСерия 342/Modular. Маслораспылитель (RUS)

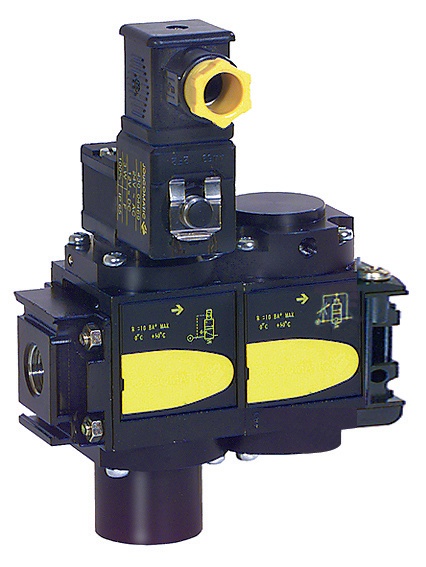

Устройства мягкого пуска и системы аварийных отсечных клапанов

Аварийный отсечной клапан.

3/2 нормально закрытый аварийный отсечной клапан при отключении электрического питания сбрасывает давление из системы и таким образом останавливает все механизмы.

Автоматическое устройство плавного пуска.

Во время подачи давления в систему, когда устройство мягкого пуска в состоянии покоя, медленное нарастание давление воздуха, проходящего через сопло, обеспечивает медленный старт всех приводов. Когда давление в системе достигает 60…70 % от рабочего, сопло автоматически открывается полностью. Работа происходит с нормальной скоростью.

Особенности:

  • Системы защиты по нормам EN 983-5.1.4.
  • Сброс давления из системы посредством аварийного отсечного клапана.
  • Плавное восстановление давления в системе с помощью встроенного устройства мягкого пуска.
  • Модульная конструкция позволяет стыковать любые компоненты этого типа.
  • Диаметр присоединительного отверстия G 1/4 и G 1/2.
  • Пропускная способность до 2 700 л/мин.

Документ pdfСерия 343/Modular. Устройства мягкого пуска и системы аварийных отсечных клапанов (ENG)
Документ pdfСерия 343/Modular. Устройства мягкого пуска и системы аварийных отсечных клапанов (RUS)

Более подробную информацию о блоках подготовки воздуха, фильтрах-регуляторах, маслораспылителях, устройствах мягкого пуска и другом оборудовании для обеспечения пневмосистем воздухом вы можете просмотреть в PDF файле на русском языке:

Документ pdfСистемы подготовки воздуха
